| AVI 智能導納系列物位計
AVI-PSM 系列通用型智能導納點位（Point
Smart）控制開關是新一代智能產品，用于限
位控制或報警，可用于絕大多數測量場合。智能導納廣泛應用于工業或民用領域，無論環境變化多大，智能導納相對其他形式儀表，對現
場安裝條件無特別要求。智能導納由一個智能電子單元、一套防爆外殼和桿式
或纜式傳感探頭組成，傳感探頭可選多種材質，可整體或分體式安裝。
※儀表特點
· 智能識別免調試
AVI 智能導納現場使用時無需人工設置和調試
通電后即可自動運行設置和調試
具有自動調試或手動調試功能（默認為自動）
· 智能識別供電
AVI 智能導納儀表具有智能識別供電， 現場使用時無需任何設置，
可任意接入直流或交流電源。
· 智能識別防掛料
獨特的保護罩和智能屏蔽電路設計使探探頭上的掛料，測量時沒有任何影響。不需要定期維護或更換。
· 智能識別安全防護和免維護功能
內置探頭靜電火花防護器，濾波保護器和限流限壓安全柵 不受靜電、火花沖擊和電化學現象的影響，
· 廣泛的應用環境：過程溫度從-200℃～+850℃，壓力從真空到 100bar。
· 更方便的安裝和調試
· 手動和自動調試可選
· 儀表內部帶有自診斷功能
· 雙電氣接口設計，使接線更為安全、方便
· 帶有自動和手動工作點復位功能，可在斷電和上電兩種狀態下操作
許可標準：ATEX,IEC,FM,CSA,EAC(GOST),UKR,Sepro
外殼防護：符合 IP67 防護標準
· 防爆等級：Ex d ia「ia Ga」IIC T4 /Gb
· 輸出：DPDT 繼電器（雙刀雙擲），集電極開環輸出（可選）
·供電：30-265VAC, 50/60Hz 和 21-35VDC 自動適應 ·耗散功率: 2W
· 觸點容量：繼電器：250VAC 1A 有感； 3A 無感；集電極開環輸出:最大 100mA
· 分辨率：0.1PF 或更小
· 重復性：＜1mm（0.04″）（導電物料）；＜20mm（0.79″）（絕緣物料）
· 負載電阻：中心端到屏蔽端之間 500Ω；屏蔽端到地之間 150Ω
· 報警方式：可現場設置為 HLFS(高位報警及其故障保險方式)或 LLFS（低位報警及其故障保險方式）
· 環境溫度：-50℃～+80℃
· 響應時間：＜0.5s
· 延時：1～55s 可調
· 自動調試或手動調試（默認為自動） ·數字通訊可選
· 安全柵：內置限流、四重限壓防護安全柵
· 靜電火花防護（對傳感器）：抗浪涌沖擊 3000V 以上
· 射頻防護：內置濾波器，對于來自 1.5 米（59″）以外的其它外露傳感元件、電纜或輸電線路功率為 5W 的射頻干擾，該變送器電路具有防護功能，即在導電物料中工作點也不受影響
· 電氣接口：雙M20×1.5 或 3/4〞NPT 可選
· 過程連接：NPT 螺紋安裝（標準），可選 BSPT
儀表概況：
|
儀表型號
|

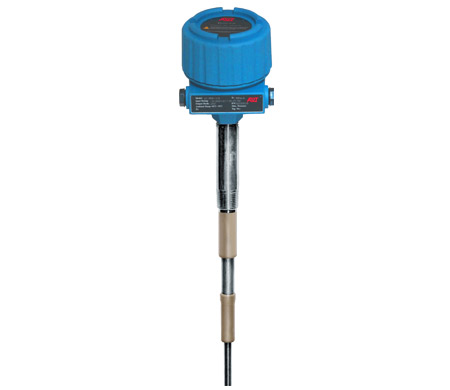

AVI-PSM-1118
|

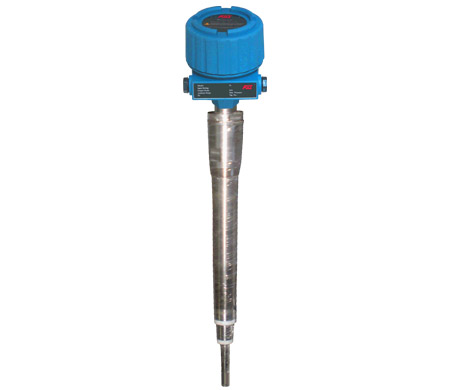

AVI-PSM-1119
|

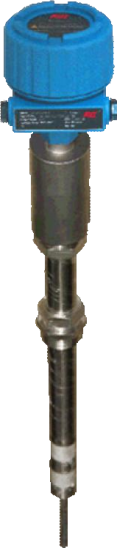

AVI-PSM-1120
|
|
|
|
|
|
|
探頭長度
|
標準 2m 最長 8m 軟纜
|
500mm/250mm 最長 2m
|
500mm 最長 2m
|
|
探頭材質
|
304SS 和PPS
|
316SS 和PEEK
|
316SS 和PTFE
|
|
過程連接
|
3/4"NPT
|
3/4"NPT
|
1-1/2" NPT
|
|
溫度/壓力
|
230℃/1.0MPa
120℃/1.6MPa
|
262℃/1.6Mpa
25℃/4Mpa
|
230℃/0.1Mpa
100℃/1.6Mpa
|
|
供電電源
|
30-265VAC, 50/60Hz 和
21-35VDC 自動適應
|
30-265VAC, 50/60Hz 和
21-35VDC 自動適應
|
30-265VAC, 50/60Hz 和
21-35VDC 自動適應
|
|
信號輸出
|
繼電器 DPDT（雙刀雙擲）
|
繼電器 DPDT（雙刀雙擲）
|
繼電器 DPDT（雙刀雙擲）
|
|
觸電容量
|
繼電器：250VAC 1A 有感；
3A 無感
|
繼電器：250VAC 1A 有感；
3A 無感
|
繼電器：250VAC 1A 有感；
3A 無感
|
|
電氣接口
|
雙M20×1.5 或3/4〞NPT 可選
|
雙M20×1.5 或3/4〞NPT 可選
|
雙M20×1.5 或3/4〞NPT 可選
|
|
應用
|
中溫低壓液體、顆粒，煤倉
高料位
|
電除塵器灰斗，煤粉倉，灰
庫，渣倉，顆粒
|
重載，抗攪拌
|
|
儀表型號
|

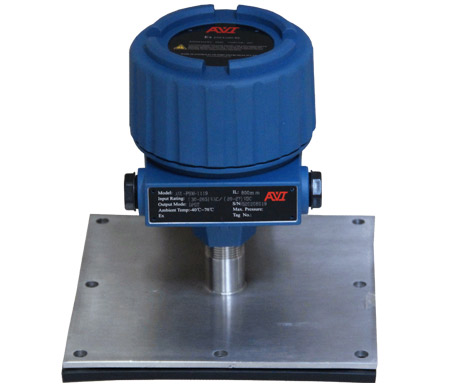

AVI-PSM-1121
|

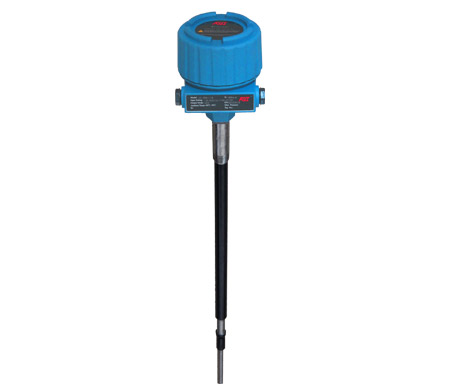

AVI-PSM-1123
|
AVI-PSM-1125
|
|
|
|
|
|
|
探頭長度
|
205×205mm 平板
|
標準 500mm，最長硬桿 2m
|
標準 500mm，最長硬桿 2m，
軟纜 22m
|
|
探頭材質
|
304SS 和聚氨酯
|
304SS(標準) Monel 可選
|
316L 和陶瓷
|
|
過程連接
|
170×170mm
|
3/4"NPT
|
1-1/4"NPT
|
|
溫度/壓力
|
85℃/0.01Mpa
25℃/0.05Mpa
|
230℃/4.0MPa
40℃/6.3MPa
|
815℃/0.1Mpa
300℃/16Mpa
|
|
供電電源
|
30-265VAC, 50/60Hz 和
21-35VDC 自動適應
|
30-265VAC, 50/60Hz 和
21-35VDC 自動適應
|
30-265VAC, 50/60Hz 和
21-35VDC 自動適應
|
|
信號輸出
|
繼電器 DPDT（雙刀雙擲）
|
繼電器 DPDT（雙刀雙擲）
|
繼電器 DPDT（雙刀雙擲）
|
|
觸電容量
|
繼電器：250VAC 1A 有感；
3A 無感
|
繼電器：250VAC 1A 有感；
3A 無感
|
繼電器：250VAC 1A 有感；
3A 無感
|
|
電氣接口
|
雙M20×1.5 或 3/4〞NPT 可
選
|
雙M20×1.5 或 3/4〞NPT 可
選
|
雙M20×1.5 或 3/4〞NPT 可
選
|
|
應用
|
堵煤開關，槽中顆粒的堵塞
檢測，重載抗沖擊
|
中溫中壓，耐磨損場合
|
省煤器灰斗，脫硫脫硝，煤
化工，高溫高壓
|
|
