KS06Q型區域光電保護裝置

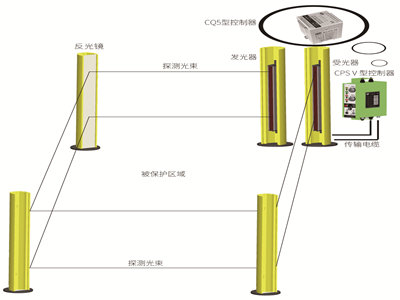

產品介紹：KS06Q型區域光電保護裝置分為KS06QA系列、KS06QB系列和KS06QT系列，其中KS06QT系列配用特殊定制的使用一類激光作為探測光束的光幕。探測光束由發光器發出，經反光鏡反射后由受光器接受。通過發光器、受光器和反光鏡之間的光線構成了保護防區。 KS06QA/KS06QB型區域保護裝置可配置裝配在用戶電氣柜外部的CPSII型控制器或安裝在用戶電氣柜內的CQ2型控制器。 KS06QT型區域保護裝置可配置裝配在用戶電氣柜外部的CPSV型控制器或安裝在用戶電氣柜內的CQ5型控制器。CPSV和CQ5型控制器設置有準直開關，控制KS06T型光幕準直光束的開啟，方便現場的對光調試。均可向用戶提供兩組繼電器觸點信號。 控制器配置有自動復位和手動復位倆種工作模式。當光電保護裝置應用在區域防護中時，建議采用手動復位工作模式。 其中CPSII/CPSV型控制器配備檢測按鈕，可對系統的自檢功能進行檢測。另外CPSII/CPSV型控制器功能開關采用雙鎖設計，避免誤操作或鎖開關故障導致的安全隱患。

產品特點

1、檢測距離長，可實現單防區、兩防區、三防區和四防區多種防護
2、T系列使用一類激光產品，對人眼安全
3、可提供4面區域保護，簡化布線，節約成本
4、抗電磁干擾、光干擾能力強

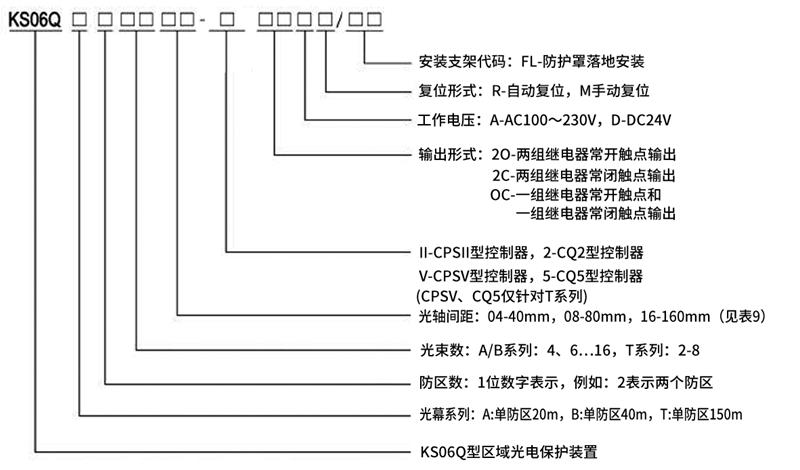

整機規格型號

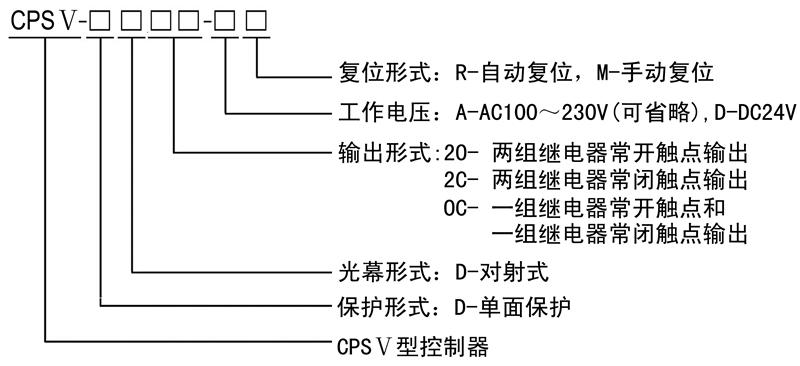

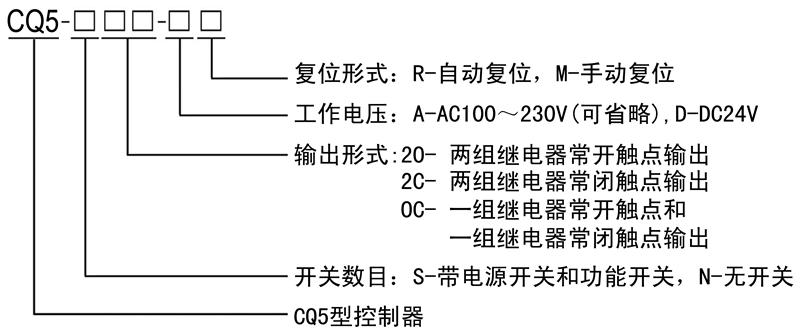

控制器規格型號

控制器技術參數

環境特性
環境溫度	工作	-10℃～55℃（無結霜及凝霧）
	存儲	-40℃～70℃
環境濕度	工作	35%RH～85%RH
	存儲	35%RH～95%RH
防護等級	CPS V型控制器：IP54	CQ5型控制器：IP20
外形尺寸	CPS V型控制器：216×82×215mm	CQ5型控制器：90×90×105mm
電氣特性
電源電壓	AC100V～230V±15%50/60Hz	DC24V±10%
整機功耗	﹤15W
輸出形式	繼電器觸點輸出
輸出觸點容量	5A，AC250V/DC30V(阻性負載)
相應時間	≤20ms
絕緣電阻	﹥100MΩ
介電強度	AC1500V，60s無擊穿或閃絡
繼電器壽命	≥100萬次（電氣壽命）

典型接線圖

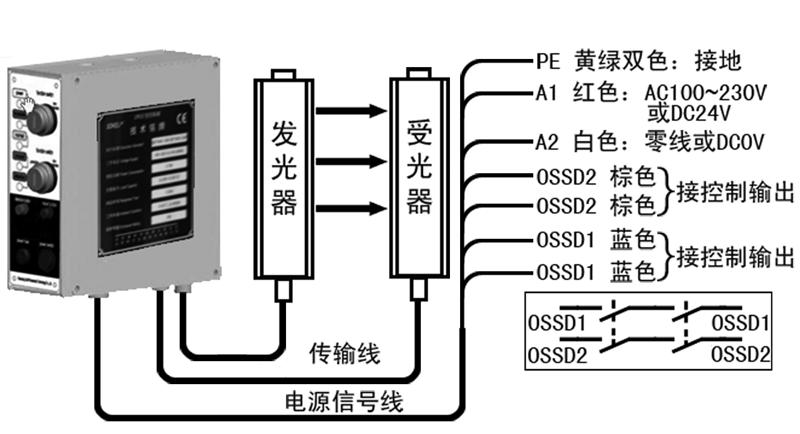

CPS V

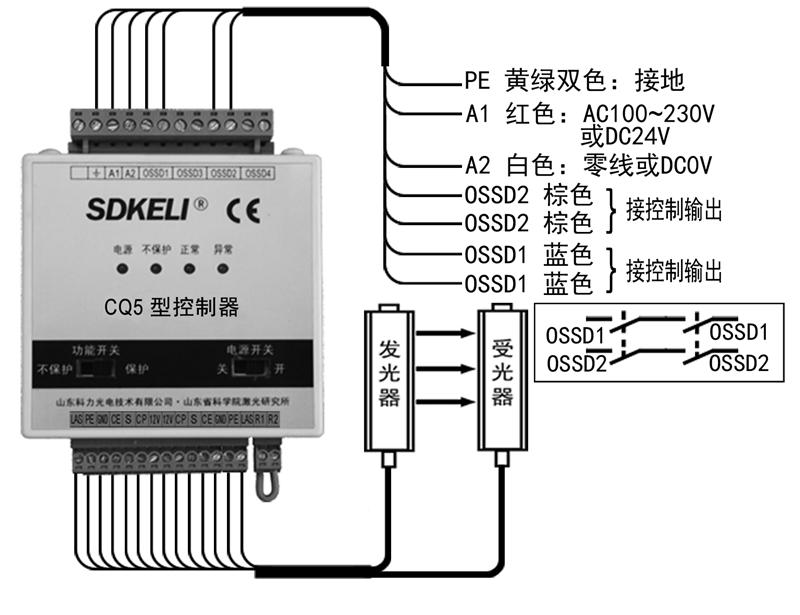

CQ5

H表示保護高度，J表示發光器、受光器長度，L表示落地防護罩長度（單位：mm）
