KS02H型光電保護裝置

產品介紹：KS02H型光電保護裝置符合GB4584-2007標準要求，其光幕由發光器、受光器組成，能夠有效檢測出進入光幕區域的任何超過檢測精度的不透明物體，適用于各種壓力機、剪板機和其他危險場合的安全防護。KS02H型安全光幕配套CQ1型控制器、CPSI型控制器、CSRMC型安全繼電器模塊，配合機床控制系統，實現危險情況時控制自動停機的功能。

產品特點:

1、輸出觸點串聯自檢，安全性能高
2、按檢測精度分，有30mm，40mm和50mm三種
3、按保護長度分，有A系列0到2米和B系列0到5米兩種系列
4、良好的抗光干擾能力，適應各種復雜光源環境
5、良好的減震設計，確保在高速?zèng)_、大噸位壓力機等場合可靠使用
6、全面的可靠性設計，具有優異的抗電磁干擾能力和抗靜電能力

產品組成:

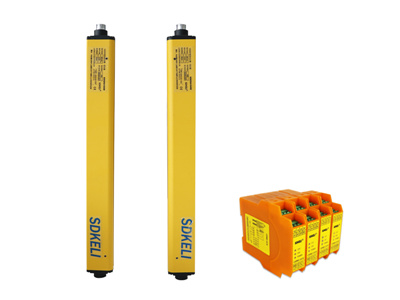

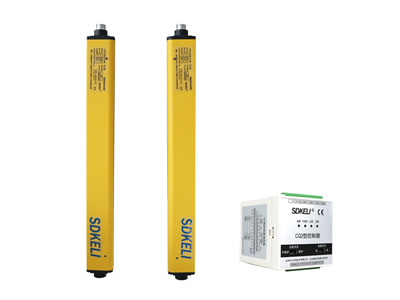

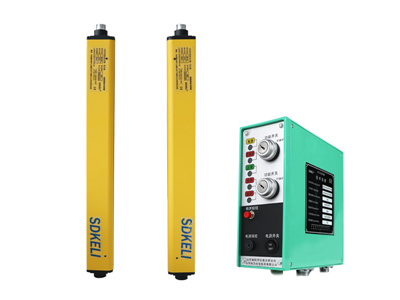

由控制器、發光器、受光器、傳輸線、電源線組成

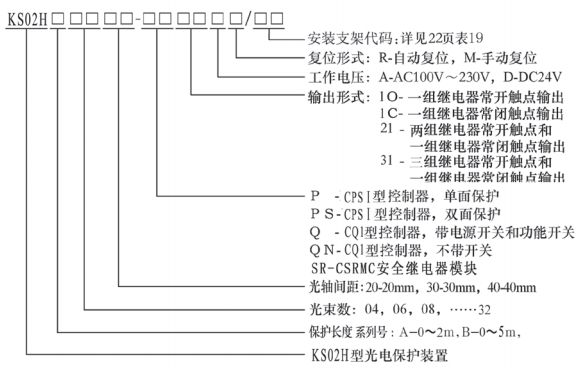

KS02H安全光幕整機規格型號

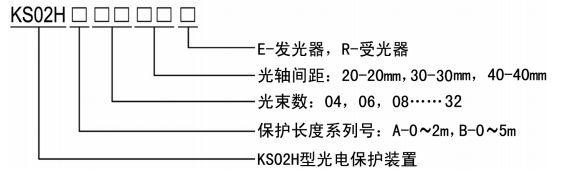

KS02H安全光幕傳感器規格型號

光學特性
光幕形式		對射式
光軸間距		20mm	30mm	40mm
檢測精度		30mm	40mm	50mm
光束數		6、8、10…32	6、8、10…32	4、6、8…32
保護高度		光軸間距×（光束數-1）
保護長度		KS02HA：0～2M KS02HB：0～5M
響應時間		整機（包含控制器）不超過20ms
抗光干擾		10000Lux（入射角≥5℃）
輸出形式	PNP輸出型	通光狀態：200mADC20V～24V;遮光狀態：OPENDC0V;(僅針對KS02HG型安全光柵)
	NPN輸出型	通光狀態：200mADC0V～24V;遮光狀態：OPENDC24V;(僅針對KS02HG型安全光柵)
外形尺寸		35×50×Jmm(J為發光器/受光器長度)
配套控制器		CPSI/CQ1/JKIII/CSRMB/CSRMC
執行標準		GB4584-2007
