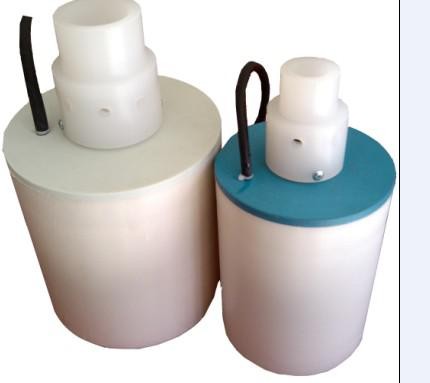

| 電子降壓型電動空氣控制閥
電子降壓型電動空氣控制閥是專用為DWSA、SWFD系列無密封自控自吸泵或其它型號無密封自吸泵設計專用的，是自吸泵的重要組成部分之一。
一、電子降壓型電動空氣控制閥的作用：
電子降壓型電動空氣控制閥作為自吸泵的組成部分之一裝在吸液口的進氣管上，啟泵時電控閥密閉泵體吸液管上的進氣口，使自吸泵泵腔內形成真空，完成自吸全過程。停泵時電控閥開啟，空氣從密閉口進入水泵液管內迅速隔離吸液管內共流的介質，確保泵腔的介質不隨吸液管腔內的介質回落到吸液池中，以達到消除虹吸的目的，確保自吸泵二次自吸時正常自吸及運行。
二、電子降壓型電動空氣控制閥的工作原理：
電子降壓型電動空氣控制閥接線與水泵電機電源并聯(三相三線380V 電源任意兩線，電壓為380V)，自吸泵電機啟動時，電控閥同時同步通電啟動彈性下移，驅動，電磁鐵芯吸合銜鐵時帶動閥芯活塞桿向活塞缸體底部密封墊壓緊，實現密封，關閉吸液管上進氣口通氣孔，使自吸泵開始自吸并進入正常運行狀態。當停電使電機斷電，電控閥電磁線圈同時斷電，電磁鐵芯的磁力消失，彈性架受壓縮彈簧反作用上移復位，帶動閥芯桿活塞離開活塞缸底，開啟通氣孔。使空氣進入吸液管腔，使泵腔內的介質與吸液管內的介質隔離，消除虹吸，確保自吸泵泵腔介質貯量，以供下次啟泵時自吸及正常運行。電子降壓型電動空氣控制閥的控制方式為電子降壓型的。
三、電子降壓型電動空氣控制閥的型號及規格：
|
型號
|
|
規格參數
|
配套自吸泵范圍
|
|
DWSA-25
SWFD-25
|
380V,
|
負壓密閉值≤0.07MPa
|
16WFB-65WFB，接口拼帽螺紋
|
|
|
|
|
連接直徑M25
|
|
DWSA-32
SWFD-32
|
380V,
|
負壓密閉值≤ 0.07MPa
|
80WFB-125WFB， 接口拼帽螺紋
|
|
|
|
|
連接直徑M25
|
|
DWSA-48
SWFD-48（50)
|
380V,
|
負壓密閉值≤0.07MPa
|
150WFB-800WFB，接口拼帽
|
|
|
|
|
螺紋連接直徑M48（50）
|
注：以上型號與其它型號通用：CS-2A，YXF，TDF，SZ-DDF等）
四、連接方式：
在自吸泵進氣口管道上繞上生膠帶，然后把電控閥接口拼帽螺紋對準擰緊保證不漏氣。接線：將電控閥的二線直接接電機座中任意二相，電壓380V。
|
