目 錄
第一部分 說明
A.簡介........................................................................ 1
B.功能概述................................................................. 1
C.L84系列探頭說明................................................. 3
第二部分 技術說明
A.技術說明................................................................. 4
第三部分 安裝
A.檢查......................................................................... 5
B.安裝.......................................................................... 5
C.探頭的安裝.............................................................. 5
D.電子線路連接.......................................................... 7
第四部分 調試和操作
A.初始校正.................................................................. 9
B.調試.......................................................................... 9
1、調節步驟（測量導電物料）................................ 10
2、調節步驟（測量非導物料）.......................... 10
C.故障報警................................................................ 12
D.時間延時的操作和調整........................................ 13
E.故障檢修指南........................................................ 13
第一部分 說明
A.簡介
燁煒公司618型射頻導納物位開關是一款可調節的射頻導納物位開關。配合使用L840系列探頭，618型可測量并顯示儲藏容器中物料的有（高位）或無（底位）。
開關由一個耐氣候、防爆的壓鑄鋁外殼及內部電子線路板構成。打開外殼的蓋子，可
拆卸的面板和電線路連接的兩塊電子線路板。電子線路板可以取出以便進行更換或故障診斷。
射頻導納物位開關618型和L840探頭的連接只需將電子線路外殼直接旋入探頭頂部的NPT接口，探頭NPT螺紋旋入容器，使探頭深入容器中，這樣就可以將射頻導納物位開關618型和探頭固定在一起。
電子線路板進行射頻導納物位測量，然后將數據與面板頂部粗，細調靈敏度調節器根據倉內物料位置確定的參考基準進行比較。當物位接近參考基準位置，繼電器狀態會轉變，探頭狀態指示LED也會改變。
B.功能概述
射頻導納物位開關618型的功能是測量物位，并通過繼電器發出警報的形式顯示容器中物料的有（高位）和無（低位）。
射頻導納物位開關618型可以檢測各種性質物料，包括飛灰、顆粒、導體、非導體和各種粘稠度的液體（包括容易粘附探頭的液料）。
1.基本特點
*帶NULL-KORETM（抗粘附電路）的射頻導納物位測量技術
射頻導納物位開關618采用的射頻導納技術已在大量實踐中被使用。其中的工作原理十分簡單：L840系列探頭安裝在容器上后，當容器內物位改變（從沒有接觸到探頭到接觸到探頭），探頭和容器金屬壁之間的電容量就會產生相應的偏移。（如果容器壁是非金屬的，探頭可選用雙探頭，在這種情況下，電容的改變會發生在探頭雙探棒之間。）
射頻導納物位開關618-內部高靈敏度電路可以感應并探測出電容的變化，其工作原理是：由傳感器釋放一個無線電頻率，該無線電頻率經過物料并反彈到容器壁。這一無線電波的改變會被轉換為相應的DC信號。電子線路會把DC信號與靈敏度設置建立的參考基準相比較，當物位超過參考基準時，探頭狀態指示和輸出繼電器會產生相應的改變。
*抗粘附性
粘附在探頭上的物料會影響探頭的準確測量。燁煒的物位測量探頭的防護裝置可以解決這一問題。
探頭的抗粘附裝置在電子線路的控制下，只會對物位改變引起的電容量改變產生反應，從而消除由于物料堆積產生的虛假信號。
*輸出繼電器
雙刀雙擲（DPDT），10A，115Vac，繼電器位于上方的電子線路面板上。
*探頭狀態顯示
物料在探頭上的顯示是通過探頭狀態指示的顏色來表示的。探頭狀態指示在射頻導納物位開關618型開關內上方的電子線路板，有紅，綠雙色顯示，綠色表示物料接觸到探頭，紅色表示沒有接觸。
*粗，細調靈敏度
2個靈敏度調節電位器位于射頻導納物位開關618內上方的電路板上。靈敏度調節器在操作中確立一個參考標準。
*報警模式選擇
通過一個調節器可以選擇報警模式。模式選擇開關位于射頻導納物位開關618內上方控制面板上。高位（有），低位（無），2種狀態都會引起繼電器釋放電壓。
*故障報警
繼電器通電時，射頻導納物位開關618出處于正常工作狀態，即無報警狀態。但當電源消失時，繼電器將釋放電壓，這時候儀器會進入故障報警狀態告訴操作員出現問題了。
*時間延時
射頻導納物位開關618即時測量物位變化，同時也允許插入時間延時來消除控制繼電器的“抖動”。射頻導納物位開關618內上方控制面板上有一個時間延時開關，它包括0-30秒的時間延時。
時間延時不僅可以避免控制繼電器的“抖動”，而且可以適用于特殊時間控制的需要。
C.L840系列探頭說明

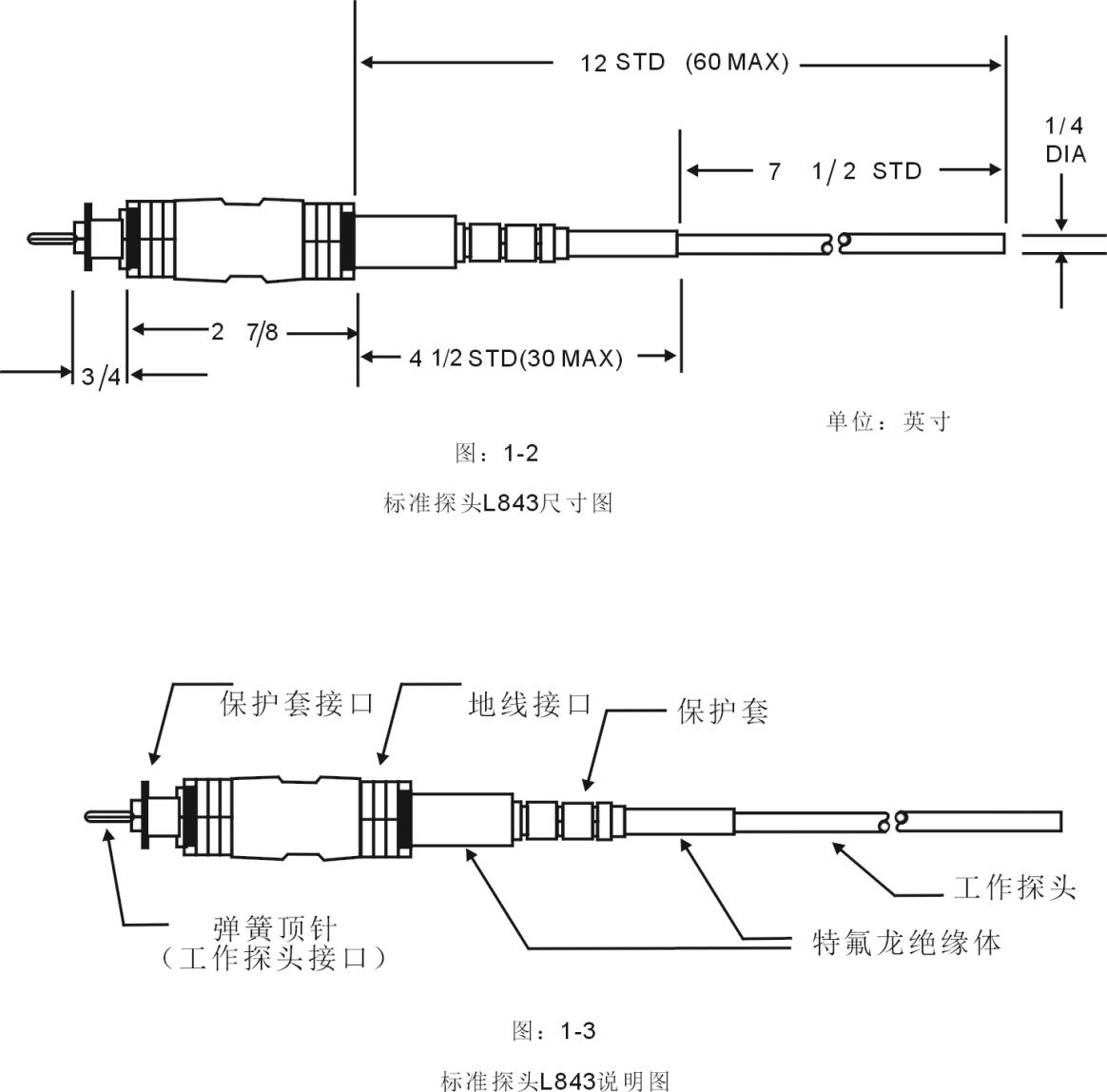

L840探頭通常和射頻導納物位開關618匹配一起使用（標準L843尺寸草圖參見圖1-2）。這些探頭有三個被特氟龍絕緣材料相互隔開的不銹鋼電線接頭---------工作探頭、保護套和接地部分（參加圖1-3）。探頭和射頻導納物位開關618型的連接只需將探頭旋入控制器。工作探頭和射頻導納物位開關618型的連接通過伸出探頭的彈簧頂針實現。保護套由射頻導納物位開關618型的內下方線路板下方伸出的1/2英尺直徑的彈簧連接。彈簧圍繞在彈簧頂針連接到探頭上的保護套。探頭軸心充當接地部分，它通過螺紋連接控制器和容器。
保護套可以避免依附在接地接口和工作探頭之間的物料而產生的干擾，使得控制器只根據物位變化產生反應。
所有L840系列探頭都具備這3個部分，不同之處僅在于為了適應不同需要而配置的不同尺寸或形狀。
L844探頭有一個內置的接地接口，被稱為雙探頭，它適用于測量各種低導電性，低粘度液體或容器壁為非金屬的場合。L844的標準工作探頭和保護套周圍圍繞著一個直徑為3/4英尺不銹鋼管，鋼管就起著接地接口的作用。
探頭有各種不同的規格，包括標準保護套長度的、保護套長度加長型和減短型。
特氟龍和KYNAR外殼的探頭適用于不銹鋼探頭不適用的場合。具體情況可以咨詢廠家。
第二部分 技術說明
A.技術說明
1.射頻導納物位開關618型
形式：點式（開/關），射頻導納工作原理(RF)，阻抗傳感，全固態物位控制器。
電源要求：95-135Vac，50-60Hz，1.3W;或205-250Vac，1.3W;或 17/34Vdc，＜1W。
周圍環境溫度：-40 150° F(-40-66℃）
靈敏度：電容量最低0.5pF，導電常熟最低1.5，靈敏度最高可達500pF。
溫度靈敏度：溫度系數為0.025pF/°F（超過周圍環境溫度是4.75pF）。
故障報警模式：可選擇高位或地位。
故障報警原理：控制繼電器釋放電壓導致報警。
繼電器出點:2個雙刀雙擲觸電，10A，115Vac或26Vdc，阻抗。
延時時間和模式：可調區域?yàn)?-30秒，開延時和關延時模式。具體情況可以咨詢廠方。
電子線路外殼：壓鑄鋁。防爆：Ⅰ級，C、D組；Ⅱ級，E，F(xiàn)、G組.抗風化：NEMA4。
2.L840系列探頭
型號：點式，單探頭或雙探頭。
壓力/溫度指數：
|
壓力
|
@
|
溫度（°F）
|
|
1000
|
@
|
-300
|
|
1000
|
@
|
100
|
|
450
|
@
|
300
|
|
350
|
@
|
400
|
|
0
|
@
|
500
|
外層涂料：標準特氟龍和316不銹鋼探頭。同時供應涂特氟龍或KYNAR探頭。
容器接口尺寸：3/4”NPT。
實際尺寸：參考圖1-2。
第三部分 安裝
A.檢查
射頻導納物位開關618型通常配備1個L840系列的探頭，發貨時分開包裝。
仔細的將探頭和 射頻導納物位開關618型從包裝中取出并和運貨單核對，檢查是否有運輸損壞，特別要檢查探頭上端的彈簧頂針（參見圖1-3）。這根頂針用于連接射頻導納物位開關618型內下方線路板和探頭的活動部件。確定頂針沒有丟失，彎曲，堵塞或其他損壞。
如果探頭是鍍特氟龍或KYNAR的，要檢查涂層是否光滑，覆蓋是否均勻。涂層缺口可能導致工作探頭在某些場合無法工作。如果有損壞請立即通知廠家。
警告：
在放置涂層為絕緣材料的探頭時必須小心。確保不要接觸到尖銳物體，否則會引起涂層的破裂而影響探頭正常工作。
B.安裝
探頭的正常運作需要正確的安裝。適當?shù)膫鞲衅鹘拥鼐�路是安裝時必須考慮的重要因素。
如果料倉壁是金屬材質，配上單探棒的探頭，正確安裝探頭后，就可以建立正確的接地線路。
雙探棒的探頭適用于容器壁為非金屬材料的情況，他能夠建立一個內置的接地棒，這樣就不需要外置接地線路。
如果容器是非金屬材料（例如塑料、混凝土等等），探頭為單探棒探頭，就需要一個分離式的接地線路。接地線路需要一個和探頭一樣長的金屬棒，將金屬棒安裝應平行于探頭并且距離不超過6-8英寸。
地線必須用18AWG或更粗的電線接入射頻導納物位開關618型或接線端子板的接地線口（見圖3-3,3-4），（接地線路測試見圖3-5）。
C.探頭的安裝

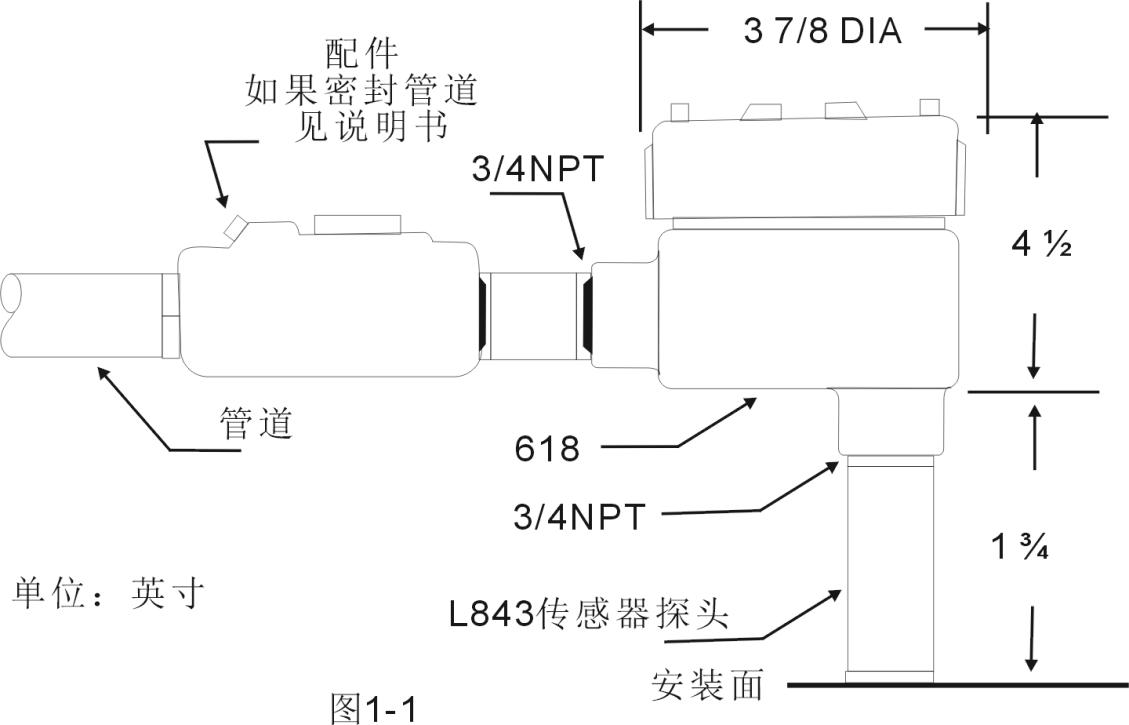

探頭安裝的標準方法是用NPT螺紋安裝，也可以采用法蘭安裝（見圖1-1）。如果容器內物料是導體，探頭可以垂直安裝或水平安裝。探頭水平安裝，物料為導體， 射頻導納物位開關618型的物位測量成傾斜狀態（即指當物料從側面碰到探頭時， 射頻導納物位開關618型的跳閘就會彈開。）
如果容器內的物料為非導體（如不導電液體，干粉末或顆粒物等），探頭應當水平安裝。水平安裝用于測量非導電物料的探頭安裝時應有6英寸浸沒于物料，但低于 射頻導納物位開關618型的跳閘位。

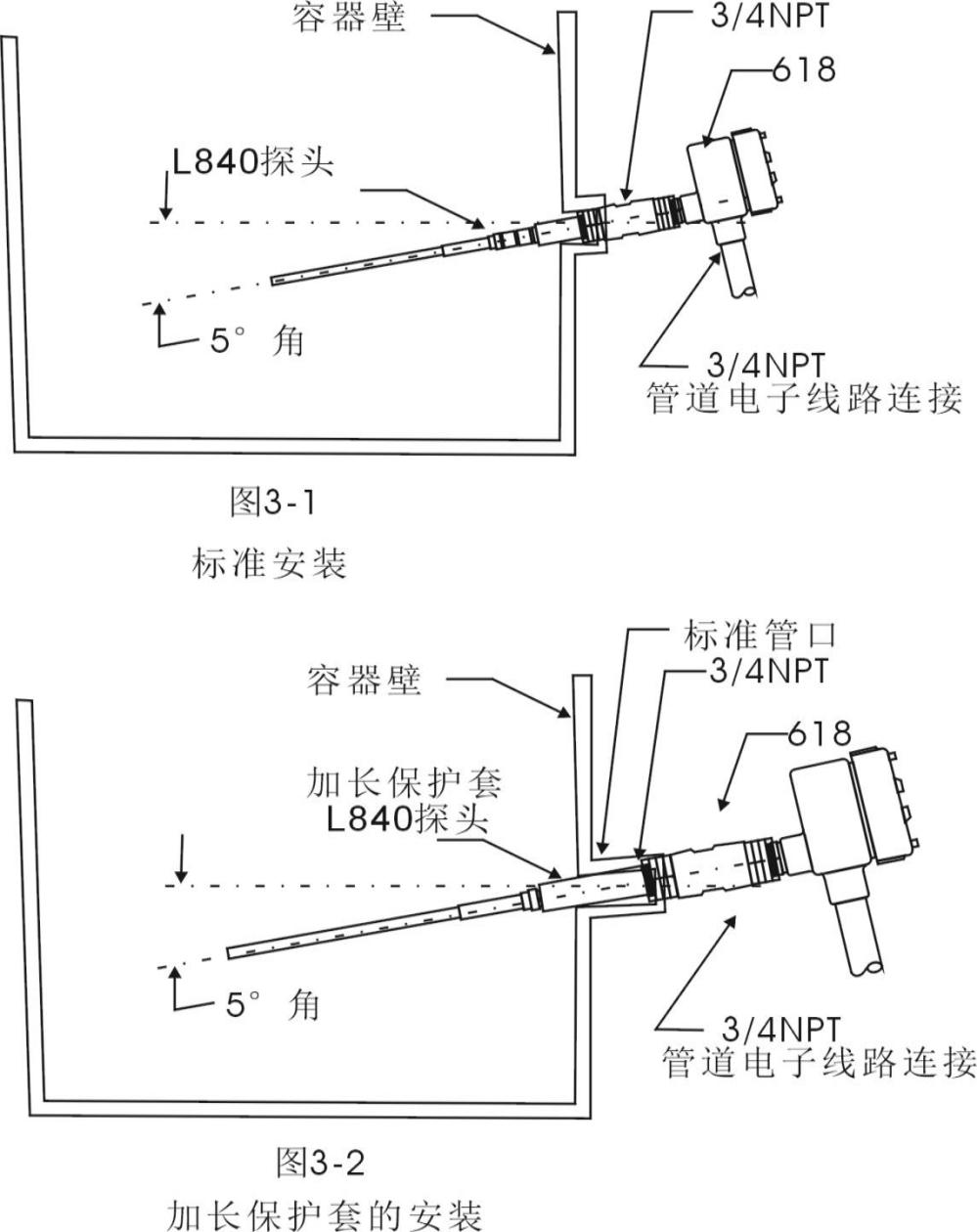

水平方位安裝于排水槽內的探頭，在安裝時要向下和水平線成5°的傾角（見圖3-1）。
探頭穿過容器壁安裝時，保護套應比容器壁上的積料厚度長出2”（見圖3-2）。
安裝探頭時，將探頭的NPT的螺紋旋入器壁或容器頂部的NPT接口。
探頭安裝后，將探頭“頭部”（電子線路外殼）旋入于探頭頂部連接。
注意
不要在探頭的NPT安裝螺紋或安裝電子線路外殼的NPT螺紋上使用任何潤滑劑。潤滑劑的使用可能導致錯誤或不適當?shù)牡鼐�連接。如果需要；使用特氟龍膠布可以充當密封墊使螺紋安裝更加牢固。使用特氟龍膠布時，安裝著應該用手持的歐姆表對線路進行檢查。儲存?zhèn)}和電子線路外殼應該有連續性，兩者之間存在小于1歐姆的電阻（見圖3-5）。
D.電子線路連接
打開射頻導納物位開關618型電子線路外殼的蓋子，松開位于電子線路板上兩側的安裝螺絲，取出電子線路板，將導線拉入3/4英寸的NPT線路端口。

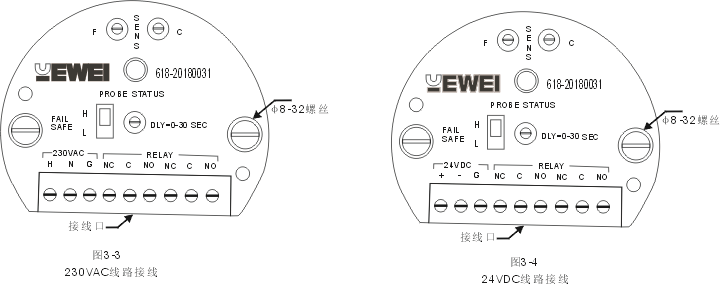

連接115Vac或230Vac交流電源線路：火線（H），中線（N）和地線（G），連接參照?qǐng)D3-3，如果使用24Vdc的直流電源，接線端標簽為：24V（+），公共端（-）和地線（G）.直流電源安裝參考圖3-4.
連接常開（NO）,常閉（NC）和公共端（C）線路，繼電器導線的接線端子連接參考
圖3-3，圖3-4。
注意：
接線口標簽如圖3-3,圖3-4所示，繼電器連接線構造常等同于放電狀態。故障報警操作要求繼電器處于常規狀態，高位報警或低位報警時，繼電器就處于放電狀態。
把電子線路板以“平”的一面對準接線口的位置放回原處，再將2個安裝螺絲旋入并固定。
注意：
2個安裝裝螺絲必須牢靠的固定，這2個螺絲連接了地線和電子線路板，如果沒有固定牢，開關的操作會產生誤差。
卻行每一步安裝都完全正確。
E.危險區域的安裝
以下是NEC（國家電子標準）第501條，它規定了物位控制器安裝相關的標準。
警告：
對于必須防爆，防風化的應用，用戶的責任是必須符合國家、地方和工廠安全法規要求的管道，密封墊和導線等。（見圖1-1）
要求Ⅰ級防爆的地方，必須使用堅固的金屬管道，探頭螺紋必須旋入管道。另外還必須使用管道密封墊，密封墊中應填入經認可的密封化合物，并且密封墊應該被安裝在最遠離管道18英尺處。管道從危險區域經過非危險區域也需要管道密封墊。水渠密封墊可以避免或減少水的影響，這種水是由于冷凝而收集在外殼的管道中。
認可的導線種類，如礦石隔離導線用于Ⅰ類安裝。特定種類的金屬包層電纜或屏蔽的非金屬護套電纜用于Ⅱ類安裝。當在管道中使用多股導電電纜時，必須用某種方式切開外面護套，將密封混合物充滿每種絕緣導線和外殼的周圍。
前述作為一種指導，以幫助用戶/安裝者在危險區域中安全安裝。

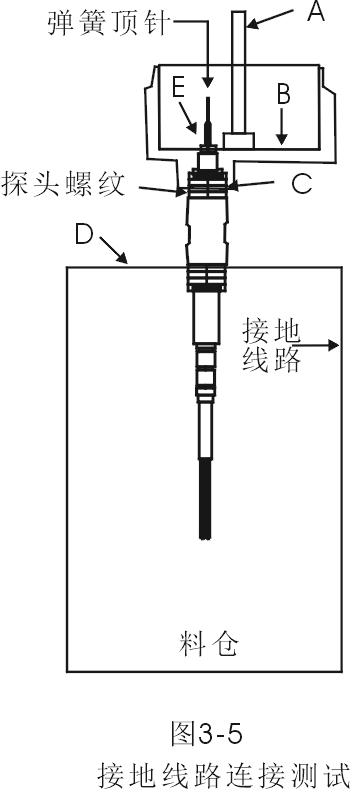

接地線路連接測試：
將電源斷開，歐姆表范圍調到最小，
確認一下兩點間的電阻小魚1歐姆；
1、 A-B之間
2、 B-C之間
3、C-D之間（除在非金屬壁容器內）
第四部分 調試和操作
A.初始校正

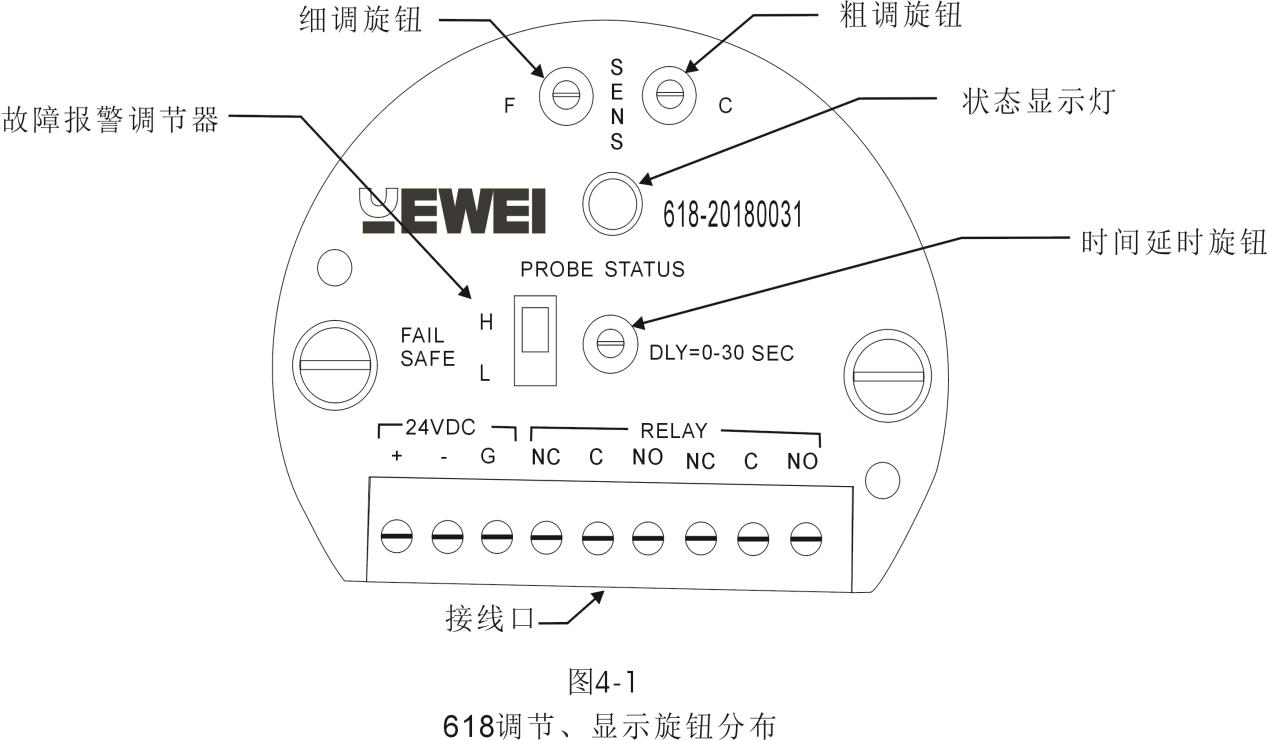

1.射頻導納物位開關618型的調節和指示器的位置，參考圖4-1。調節過程參考圖4-3。
2.根據第三部分安裝射頻導納物位開關618型和探頭。
3.試運作儀器，在15分鐘預熱后根據以下步驟操作。
4.根據E.1：基本電子線路檢測的步驟進行校正。
B.調試
調節粗、細調節器，設定一個和實際物位進行比較的參考基準。
容器內物料是導電物料時，調節應當在模擬的狀態下進行，調節時將探頭旋入射頻導納物位開關618型，反復升高、降低射頻導納物位開關618型，在一個裝有導電物料、較小的金屬容器內，外分別進行測試。確定除了物料沒有其他物質接觸探頭。射頻導納物位開關618型和容器金屬壁必須用導線連接。
無論是在模擬狀態或?qū)崰顟B(tài)進行調試，都應當根據以下步驟。
注意：
當兩個靈敏度控制調節好后，綠色燈亮表示探頭上“有”物料存在，紅色燈亮表示“無”物料存在。
1. 調節步驟-測量導電物料

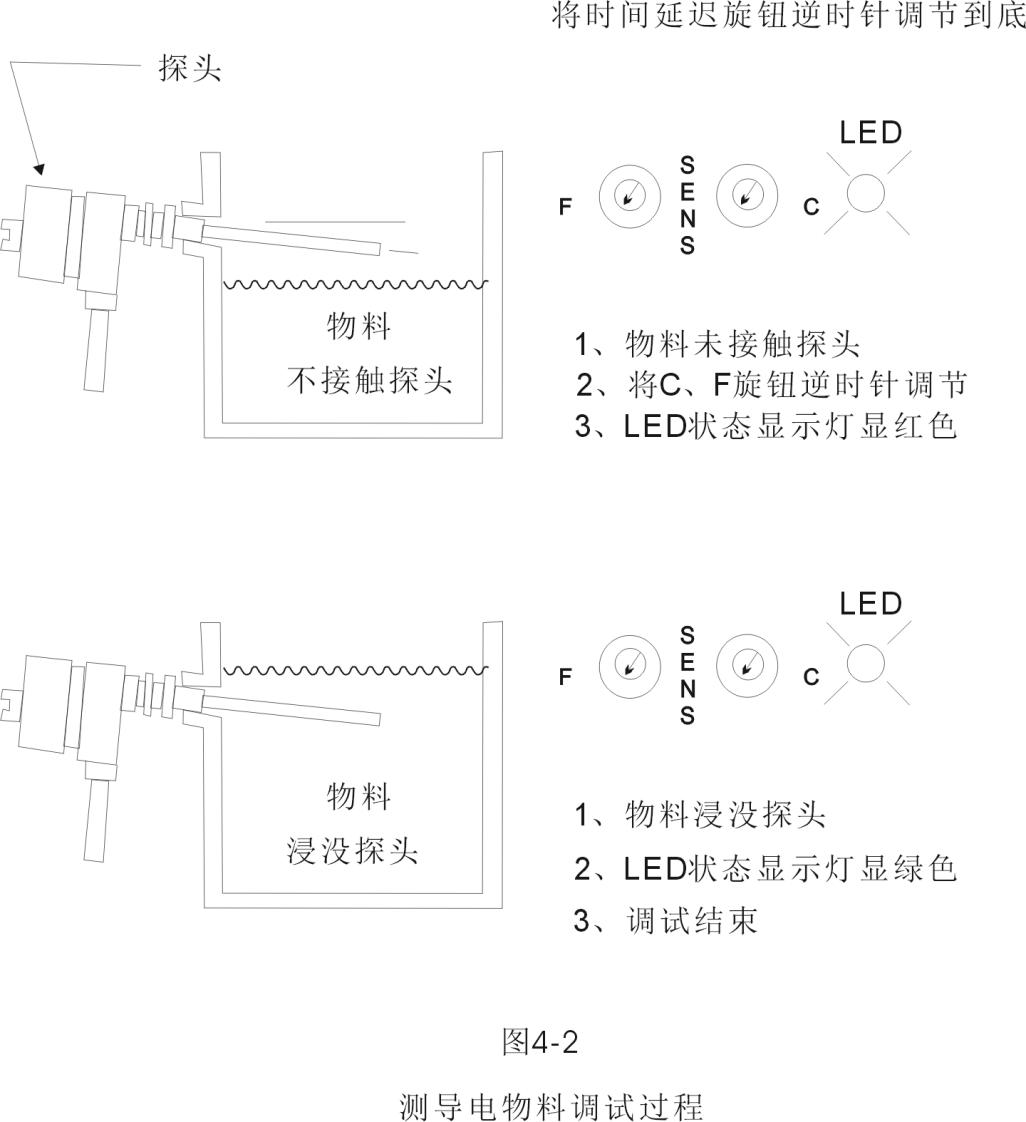

a.調節和指示器的位置參見圖4-1。調節過程參照?qǐng)D4-2。
b.根據上述進行初始校正。
c.在進行一下d-f的操作之前使儀器進行15分鐘的預熱。
d.把延時開關逆時針?lè)较蛘{(diào)到底（即沒有延時狀態）。
e.在物料碰到探頭之前，逆時針調節粗、細靈敏度使探頭狀態指示燈為紅色。
F.將探頭浸入物料，探頭狀態指示為綠色，接觸物料時繼電器改變?cè)瓉?lái)狀態。這就是調節的全過程。
注意：
容器是金屬壁時導電物料可能會在探頭頂部流動，即使探頭水平安裝也會發生相同情況。
2. 調節步驟-測量非導電物
a.調節和指示器的位置參見圖4-1。調節過程參照?qǐng)D4-3。
b.根據上述進行初始校正。
c.在進行以下操作之前使開關進行15分鐘的預熱。
d.將細調順時針調到底，粗調調到正中（12點位置）。
E.將延時開關逆時針?lè)较蛘{(diào)到底（即沒有延時狀態）。
f.如果物料容易堆積在探頭上，可以通過升高容器內的物料或其他方式在整個探頭（包括保護套）上涂一層物料。
g.在物料碰到探頭之前，調節粗靈敏度直至探頭狀態指示燈剛好變綠，然后不要再碰粗調靈敏度。
注意：
順時針調節增加粗、細調靈敏度控制的敏感度。
h.逆時針調節細調靈敏度直至探頭狀態指示剛剛顯示紅色，然后恢復順時針調節直至探頭狀態指示剛剛顯示綠色，并記下這時指示器指示的位置。
i.將探頭浸入物料，浸至工藝物位控制點。對于用于測量非導電物料，并且垂直安裝的探頭來說，控制點一般在工作探頭一半的高度。
注意：
水平安裝的探頭在第三部分探頭安裝中已經提及。探頭必須按正確步驟安裝在裝有物料的容器中。所有使用的探頭都必須有一層物料覆蓋。非導電物料和校正記號之間的角度應當很小。
J.將探頭浸入物料后，逆時針調節細調靈敏度至探頭狀態指示燈顯紅色。記住指示器指示的位置。
K.調節細調靈敏度指示器指示位于h和j設定的記號之間，這時探頭狀態指示燈為綠色。如果指示燈不是綠色重新進行d和k的操作。
C.故障警報
當繼電器處于通電狀態，射頻導納物位開關618型處于正常工作狀態。當繼電器處于釋放電壓狀態，射頻導納物位開關618型處于警報狀態。這也意味著如果電源消失，也會發生警報。
故障報警工作反映大多數主要的故障情況，包括電源的故障，這將引起控制繼電器釋放電壓。
1.射頻導納物位開關618型低位故障報警：
控制繼電器釋放電壓時連接低位報警。當探頭監測到倉內物料為空時，就會發生低位報警，繼電器就會從正常狀態轉變?yōu)榫瘓?bào)（釋放電壓）狀態。
2.射頻導納物位開關618型高位故障報警
控制繼電器釋放電壓時連接高位報警。當探頭監測到倉內有物料時，就會發生高位報警，繼電器就會從正常狀態轉變?yōu)榫瘓?bào)（釋放電壓）狀態。
這些反應由一個靠近控制面板中央位置的塑料跳接器完成（見圖4-1）。“L”位置顯示低位報警，“H”位置顯示高位報警。中間位置表示正常狀態并且總和跳接器連接。
除非有特別需要，開關就調高位報警狀態。如果需要低位報警，將處于中央和高位報警之間的跳接器撥到中央位置和低位報警之間。
D.時間延時的操作和調整
使用時間延時可以避免因容器內物料的攪動而引起的繼電器的“抖動”。同時它還適用于某些特殊的需要控制時間的場合。射頻導納物位開關618型有三種時間延時的模式：延時開模式，延時關模式和延時警報開（或關）模式。
前兩種模式適用于有特定時間控制的場合。第三種模式適用于防止繼電器“抖動”的場合。標準射頻導納物位開關618型中這種模式專門為工廠配置。
射頻導納物位開關618型上有一個時間延時調節旋鈕（見圖4-1）。大多數場合不需要時間延時，在這種情況下，可以將時間延時旋鈕逆時針旋到低，這時時間延時無效。
如果容器內物料需要攪動，這種情況下就需要時間延時。這時，將時間延時旋鈕順時針調節直至繼電器不再“抖動”。盡可能使用較小的時間延時。
時間延時最大限度是30秒。選擇時間延時長度和模式可以咨詢廠方。
E.故障檢修指南
1、電子線路的檢查
√探頭狀態顯示燈應一直顯示紅色或綠色。如果沒有顏色顯示，檢查是否有正常供電
√探頭沒有接觸到物料時：粗，細調靈敏度順時針調節到低時探頭狀態指示燈應為綠色，逆時針調節到底時應為紅色。（探頭浸沒于物料時探頭應始終顯示綠色。）
√探頭指示燈顏色只有紅色或綠色，沒有介于兩者之間的桔黃色。如果出現其他故障，請將射頻導納物位開關618型電子線路板寄回廠方進行維修或調換。
2、調節中的問題
●根據正確步驟調節開關后，開關不能關閉或正常工作。
√檢查地線連接是否正確（參見圖3-5）。
√檢查探頭頂部彈簧頂針（參見圖1-3）是否和電子線路板底部的鍍銀襯墊連接。探頭頂針通常從探頭NPT安裝口伸出1 1/4英寸，用戶可以用鉗子小心將頂針拉長。
√調節時確定探頭是否浸入（或沒有浸入）物料。
●正常運轉幾次后，不能正常工作。
√探頭上可能粘附一層逐漸加厚的物料。這會在探頭浸入（或沒有浸入）的狀態時調節粗、細調靈敏度時引起旋轉。解決方案：當探頭上堆積物達到最厚時，重新調節儀器。
√物料的電介質發生改變，這會改變通過探頭釋放的電磁波，并影響開關的轉變。
解決方案：射頻導納是用于儲存?zhèn)}內物料電介質為恒定的場合，電磁波也是恒定的。可能在實驗或出現錯誤時，開關對改變電介質的物料也可以照常工作，但是對于電介質改變較大的情況（如石油和水直接的轉變），開關可能無法正常工作。通常，測量電介質較高的物料的儀開關用來測量電介質較低的物料時可以正確調節，而探頭上原有涂層的特性改變影響探頭的工作。
