| 智能撕裂檢測裝置
◆概述
帶式輸送機是散物料運輸?shù)闹饕O(shè)備，廣泛用于港口、化工、 礦山、電站和冶金等行業。在輸送機運輸過程中，輸送帶撕裂的事 故時有發生。價值數十萬甚至上百萬的輸送帶，一旦發生撕裂事故， 在幾分鐘內就會全部毀壞，給生產單位造成巨大的經濟損失。因此， 輸送帶撕裂保護裝置的研究具有非常重要的意義。

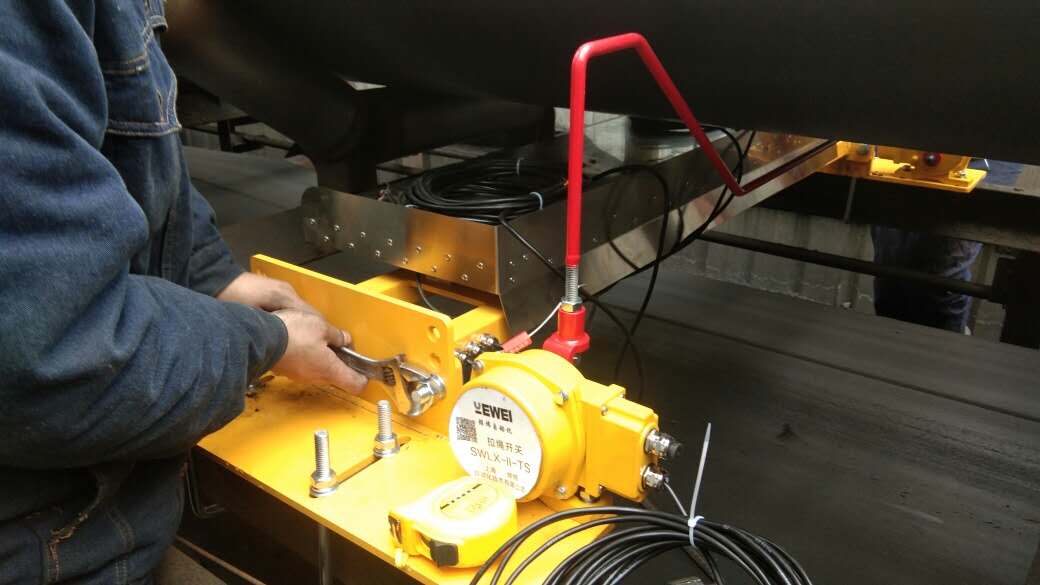

SWZS18-II型智能數碼撕裂檢測器是我公司自主研發的一種新型撕 裂檢測裝置。該產品存在三種檢測方式分別為：機械觸碰式和電子稱重式及高速光柵檢測式。它能夠準確地檢測出輸送帶是否發生縱向撕裂，并且及時地發出停機報警信號，將損失降至最低。它是目前市場上較以往產品更先進、可靠的帶式輸送機防撕裂裝置。
◆特點
① 智能化設計，自動清除灰塵的異物
② 兩種檢測方式，落料、攔索雙重檢測
③ 超高檢測效率，每秒1000次超高速度檢測
④ 采用可編程控制原理，可自行設置報警點、報警延時等參數
⑤ 防護等級高，防塵、防水、防凝露、防震動、防老化
|
環境溫度
|
-40～+50℃
|
|
相對濕度
|
0～95%
|
|
大氣壓力
|
80～110kPa
|
|
工作電壓
|
AC220V 50/60Hz
|
|
額定功率
|
90W
|
|
報警點數量
|
2
|
|
報警信號輸出方式
|
常開常閉轉換
|
|
繼電器負載電流
|
220V 3A
|
|
復位方式
|
自動、手動
|
|
防護等級
|
IP54
|
皮帶帶寬技術參數：
|
帶寬
|
L
|
|
650
|
1050
|
|
800
|
1250
|
|
1000
|
1450
|
|
1200
|
1700
|
|
1400
|
1900
|
一、用途：適用于輸送設備的皮帶防護與檢測。
二、 特點
1. 規格品種多，適用范圍廣
按檢測長度分為：A系列0～3m
B系列0～6m
C系列0～12m
D系列8～20m
E系列0～40m（4~16光束為0~40m，18~40光束為0~30m）。
2. 按檢測精度分為： 18mm(光軸間距10mm)
28mm(光軸間距20mm)
38mm(光軸間距30mm)
48mm(光軸間距40mm)
3. 按檢測高度分為： 檢測精度18mm的從110mm～710mm（特殊高度均可定制）
檢測精度28mm的從100mm～1420mm（特殊高度均可定制）
檢測精度38mm的從150mm～2130mm（特殊高度均可定制）
檢測精度48mm的，從120mm～2840mm（特殊高度均可定制）
4. 按輸出方式分： 配置WII型控制器的繼電器輸出;
配N2型控制器的繼電器輸出;
配N3型控制器的繼電器輸出；
配置KNⅢ型安全接口的晶體管信號輸出;
僅配置安全光柵的晶體管信號輸出。
5. 自檢功能完善

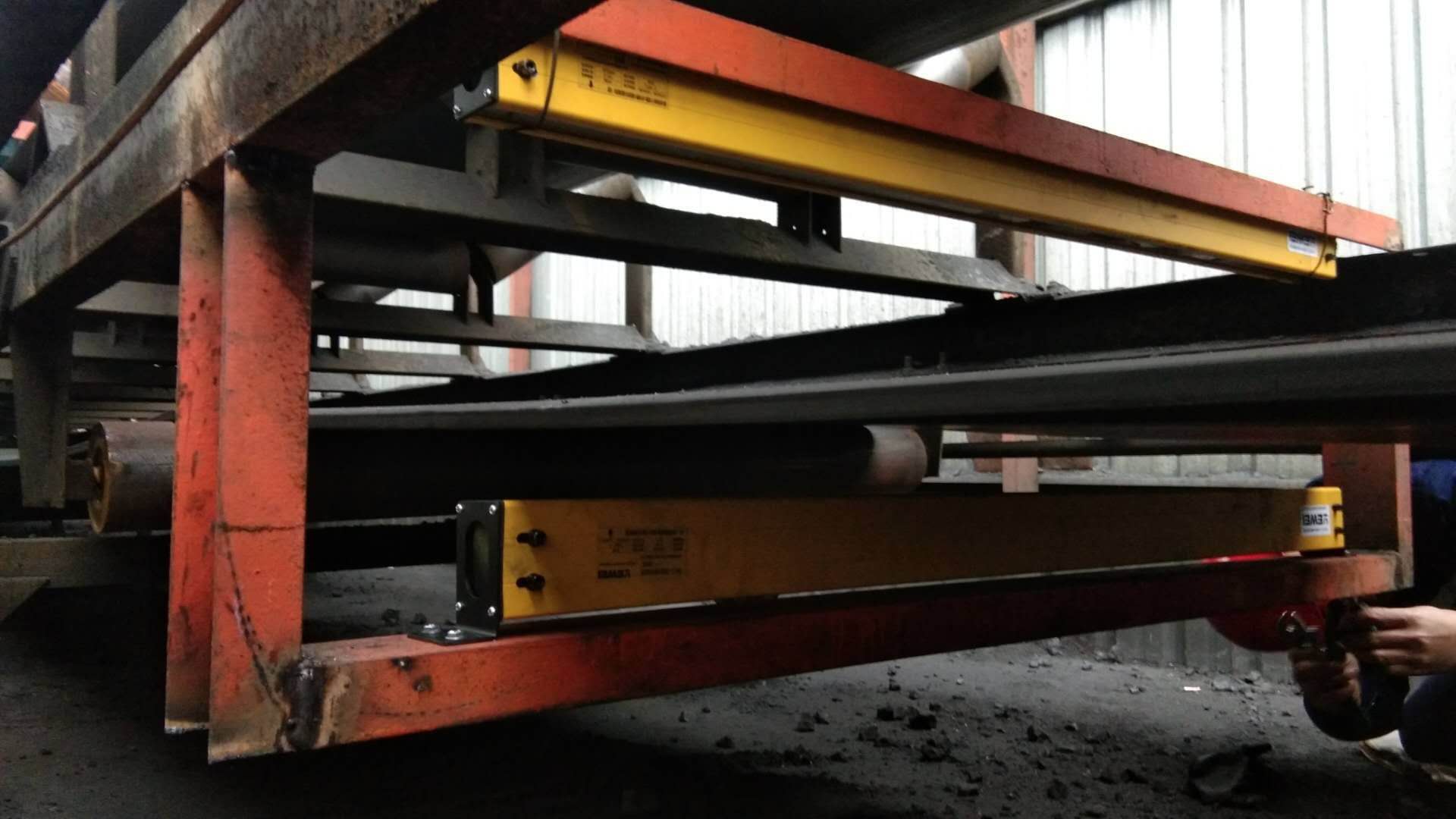

SWGS-II系列高速光柵檢測裝置具有電路安全自檢功能，即當本裝置發生故障時，確保輸出信號進入“斷開”狀態。但對于控制信號線路由于外界機械傷害，或極端高壓擊穿損壞，或接線錯誤而造成短路并導致控制失靈，本裝置無法檢測，因這些情況在本裝置的自檢控制范圍之外。因此在選型、安裝和接線方面要嚴格按照說明書的要求執行。
6. 可設置自保功能 （配置WⅡ型控制器、N2型控制器或N3型控制器時可設置此功能）
通擋時高速光柵檢測裝置使輸送皮帶停止運行后，高速光柵檢測裝置恢復遮光時，輸送設備不能自動恢復運行，必須進行人工復位，輸送設備才能再次運行或啟動。
機器出廠時未設置此功能。當需要使用光電保護裝置的自保功能時，應在訂貨時特別提出。
7. 抗干擾能力強
系統對電磁信號、頻閃燈光、焊接弧光及周圍光源等具有良好的抗干擾能力。
8. 對光容易
光學系統、機械結構設計科學合理，發光器、受光器對光容易。
9. 抗振性能優良
10. 安裝形式多，方便選用。
1）有普通側裝方式 2） 正側裝一體安裝方式 3）管裝支架側裝方式
4）雙臂支架側裝方式 5）T 型槽側裝方式 6）防護罩安裝方式
7）磁吸安裝方式等
多種安裝方式可供選擇，還可根據客戶需要制做特殊安裝支架。
11. 使用壽命長（輸出繼電器達到使用壽命后，可更換），可靠性高。
|
